Garis Pengaruh Balok Gerber

Garis Pengaruh Balok Gerber. Maksudnya ketika di balok gerber diberi pembebanan tambahan maka akan terjadi pengaruh kesistem balok lainnya. A b s c d a b s i c ii d gp d i gp m i untuk menghitung gp d i dan m i dibutuh kan vb atau vc.

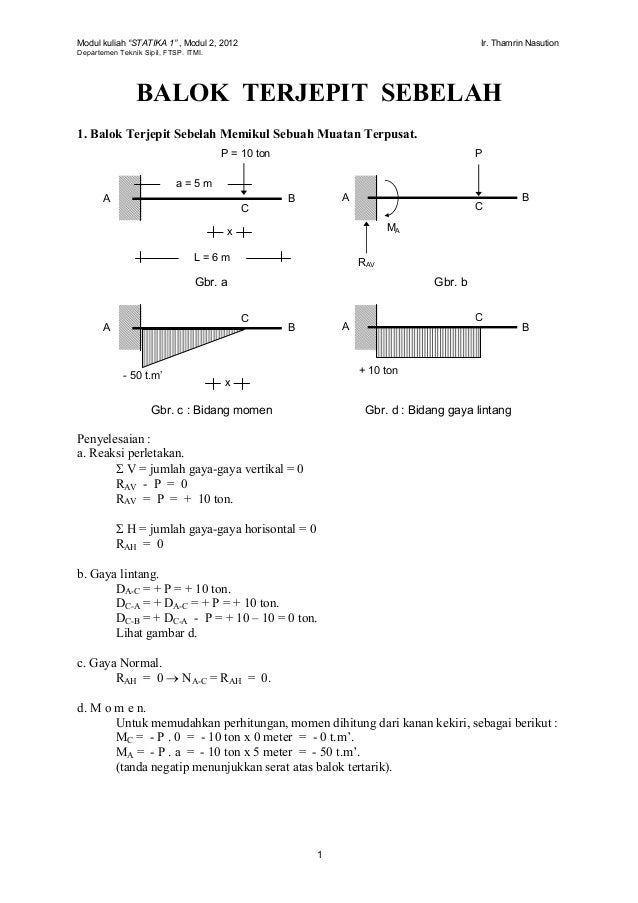

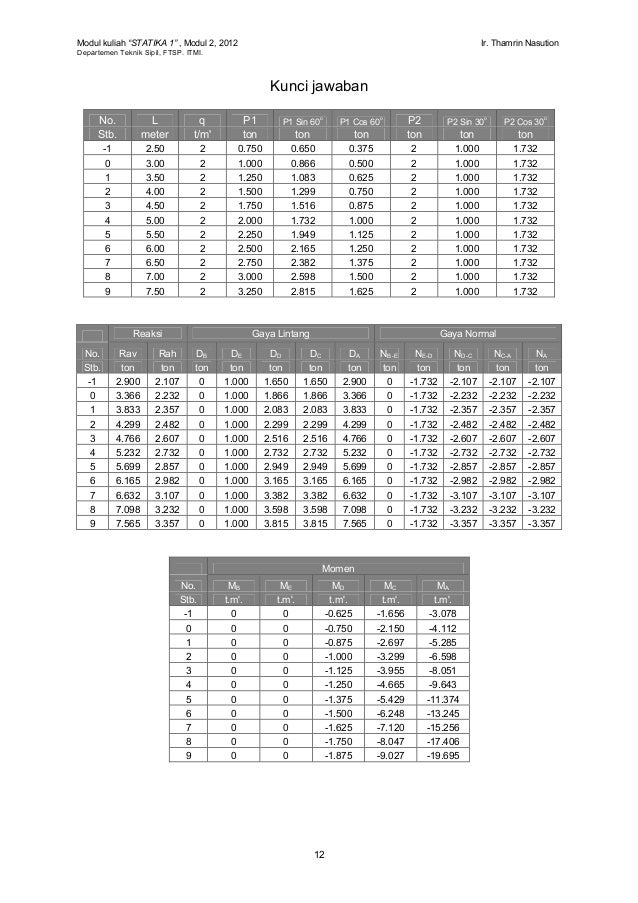

Modul 2 balok terjepit sebelah from www.slideshare.net

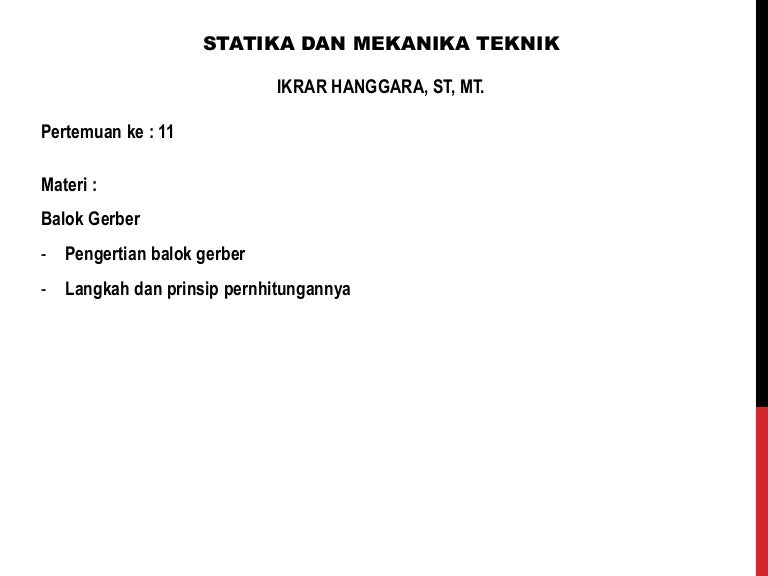

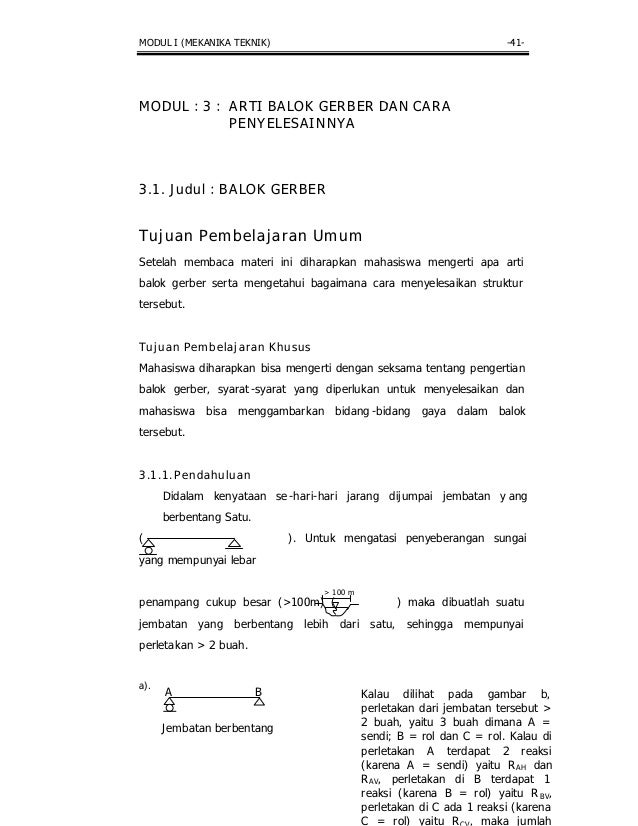

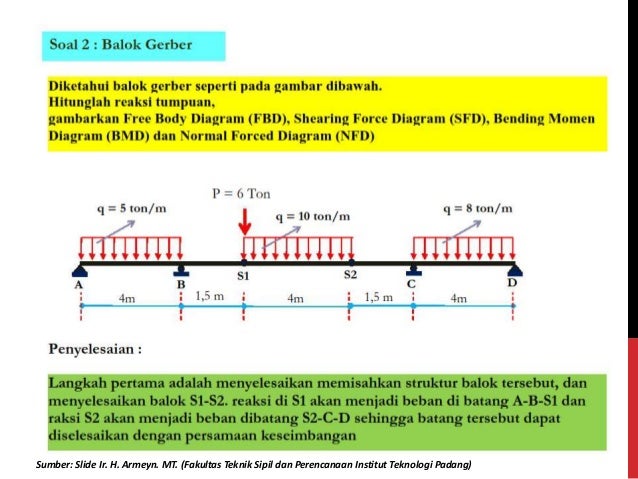

Contoh soal balok gerber mekanika teknik. (dalam hal ini y berubah menjadi y’) Cara menghitungnya dipakai garis pengaruh ra , dengan meletakkan p = 25 t.

Source: www.slideshare.net

Gambar garis pengaruh m1 studi kasus portal 3 sendi di a s b dan balok gerber di s1 dan s2 4. Oke, sekian pembahasan saya mengenai balok gerber.

Source: idschool.net

Dalam karir pendidikan sarjana fisika di universitas jambi, magister fisika di universitas jambi, magister teknik sipil di institut teknologi sepuluh nopember. Beban p = 4 ton, dengan jarak 1 m dari a, dan beban terbagi rata q = 2 t/m’ dari b ke c.

Source: www.slideshare.net

Garis pengaruh pada balok garis pengaruh rangka batang dalam hal ini akan dibahas garis pengaruh pada balok ( beam ) akibat beban mati garis pengaruh reaksi perletakan. Garis pengaruh pada balok gerber berdasar pada bentuk bentuk garis pengaruh yang sudah pasti , maka akan lebih mudah menggambar garis pengaruh pada balok gerber.

Source: www.slideshare.net

15 s/d 16 evaluasi materi disesuaikan # uts 2x50 mnt ujian 1. Suatu grafik yang menunjukkan besarnya pengaruh dari suatu satuan beban untuk setiap perubahan kedudukan.

Source: www.slideshare.net

Garis pengaruh pada balok garis pengaruh rangka batang dalam hal ini akan dibahas garis pengaruh pada balok ( beam ) akibat beban mati garis pengaruh reaksi perletakan. Balok gerber menyelesaikan dan bisa menggambar garis pengaruh pada gelagar tidak langsung dan balok gerber.

Source: www.slideshare.net

Pengetahuan dasar 9.6.1 garis pengaruh pada reaksi tumpuan yang statis berlebih garis pengaruh pada reaksi tumpuan, momen lentur dan gaya lintang penentuan garis.garis pengaruh secara grafis lampiran 394 gerber konsole balok tunggaldengan konsole balok rusuk gerber garis pengaruh pada balok terusan 9. A b s c d a b s i c ii d gp d i gp m i untuk menghitung gp d i dan m i dibutuh kan vb atau vc.

Source: www.slideshare.net

Mohon maaf apabila terdapat banyak kesalahan. • garis pengaruh pada balok gerber.

Source: www.slideshare.net

Untuk menghitung gp d i dan m i dibutuh kan vb atau vc. Teknik sipil reaksi perletakan balok dan portal sederhana.

Mohon maaf apabila terdapat banyak kesalahan.

Mahasiswa memahami dan mengetahui tentang garis pengaruh, untuk balok diatas dua perletakan, balok menganjur (overhang), rangkaian muatan dan balok bersendi gerber. Pada mk #statika atau #mekanikateknik #strukturstatistertentu ini kita belajar menghitung dan menggambarkan garis pengaruh balok gerber. Pada waktu p = 1.

Kebenaran prosedur danketelitian 25% 17 s/d 19 mahasiswa mampu menyelesaikan stuktur pelengkung 3 sendi serta menyelesaikan garis pengaruhnya pelengkung 3 sendi dan Contoh soal balok gerber mekanika teknik. Garis pengaruh pada konstruksi rangka batang penyelesaian :

Download garis pengaruh balok gerber.pdf.

Enentukan garis pengaruh reaksi perletakan pada struktur balok, balok kantilever,struktur balok gerber. Beban p = 4 ton, dengan jarak 1 m dari a, dan beban terbagi rata q = 2 t/m’ dari b ke c. (dalam hal ini y berubah menjadi y’)

Contoh soal balok gerber mekanika teknik.

Oke, sekian pembahasan saya mengenai balok gerber. Mahasiswa memahami dan mengetahui tentang garis pengaruh, untuk balok diatas dua perletakan, balok menganjur (overhang), rangkaian muatan dan balok bersendi gerber. Garis pengaruh pada balok gerber berdasar pada bentuk bentuk garis pengaruh yang sudah pasti , maka akan lebih mudah menggambar garis pengaruh pada balok gerber.

Muatan bergerak ke kanan sejauh d x, dimana ordinat garis pengaruh dinyatakan dengan y1’ s/d y5’ dan mc = s py’.

Hitung besar ra maximum apabila beban berjalan p = 25 t berada diatas balok abc , hitung juga apabila yang berjalan q = 2 t/m sepanjang 2 m. Sendi tabahan diletakkan pada titik s, seperti pada gambar 1c. Ada suatu balok terletak diatas 2 perletakan seperti pada gambar, jika ada rangkaian muatan yang berjalan diatasnya berapa mc maximum yang terjadi.
